修理・メンテナンス
修理について【ヴィブラフォン】
モーター及びコントロールBOX修理
回転しない、すぐ止まるなど動作不良の場合
モーターとコントロールBOXをお預かりしての修理となります。先ずはメールにてご相談下さい。取り外し方はこちらをご参照下さい。
注）DCモデルでランプが点くが回らない場合はまず電池交換をお試し下さい。
注）旧型（円筒形）のモーター、昭和54年以前のモーターは修理不可能です。
部品関係
- 新品モーター及びコントロールBOX
- 3402253 モーターセット No.125用
- 3402254 モーターセット No.150用
- 3402255 モーターセット No.180DC用
- 3402256 モーターセット VS-220DC用
- 3402257 モーターセット VS-330DC用
- 3402258 モーターセット VS-330PS用
- 3402259 モーターセット VS-1500DC用
- 3402260 モーターセット VS-1500PS用
- 3402261 モーターセット VS-3000DC用
- 3402262 モーターセット VS-3000PS用
- 3402263 モーターセット VS-4000DC用
- 3402264 モーターセット VS-4000PS用
- 3402265 モーターセット VS-4300DC用
- 3402266 モーターセット VS-4300PS用
モーターセット内容
-
No.125及びNo.150
AC用モーター、箱型コントロールBOX -
No.180DC
DC用モーター、箱型コントロールBOX、及び付属品 -
VSシリーズ
DC用又はPS用モーター、薄型コントロールBOX、及び付属品
注）付属品はACアダプター、電池ホルダー、バッテリーボックス、DC用電源コード
モーターベルト及びモーター止めネジは別売り
モーターベルト
モーターベルトは3種類です。品番確認の上ご注文下さい（1台に2個必要）。
- No.シリーズ（No.125/130/150/180DC）
- 「3402125 モーターベルト（No.用） 希望小売価格 ¥{{ repair_motorbelt_No_3402125 }}（税抜）」
- VSシリーズ（VS-220DC/320DC/330DC/1500DC/3000DC/4000DC/4300DC）
- 「3402126 モーターベルト（VS用） 希望小売価格 ¥{{ repair_motorbelt_VS_3402126 }}（税抜）」
- PSシリーズ（VS-330PS/1500PS/3000PS/4000PS/4300PS）
- 「3402127 モーターベルト（PS用） 希望小売価格 ¥{{ repair_motorbelt_PS_3402127 }}（税抜）」
ACアダプター及びDC用バッテリー部品
極性がセンタープラス、マイナスタイプ御座います。確認の上ご注文下さい。
-
3402128 ACアダプター（センタープラス）
希望小売価格 ¥{{ repair_AC_adapter_plus_3402128 }}（税抜） -
3402129 ACアダプター（センターマイナス）
希望小売価格 ¥{{ repair_AC_adapter_minus_3402129 }}（税抜） -
3402130 DC用電源コード（センタープラス）
希望小売価格 ¥{{ repair_DC_powercord_plus_3402130 }}（税抜） -
3402131 DC用電源コード（センターマイナス）
希望小売価格 ¥{{ repair_DC_powercord_minus_3402131 }}（税抜） -
34021331 電池ホルダー（電池ボックス付き）
希望小売価格 ¥{{ repair_batteryholder_34021331 }}（税抜）

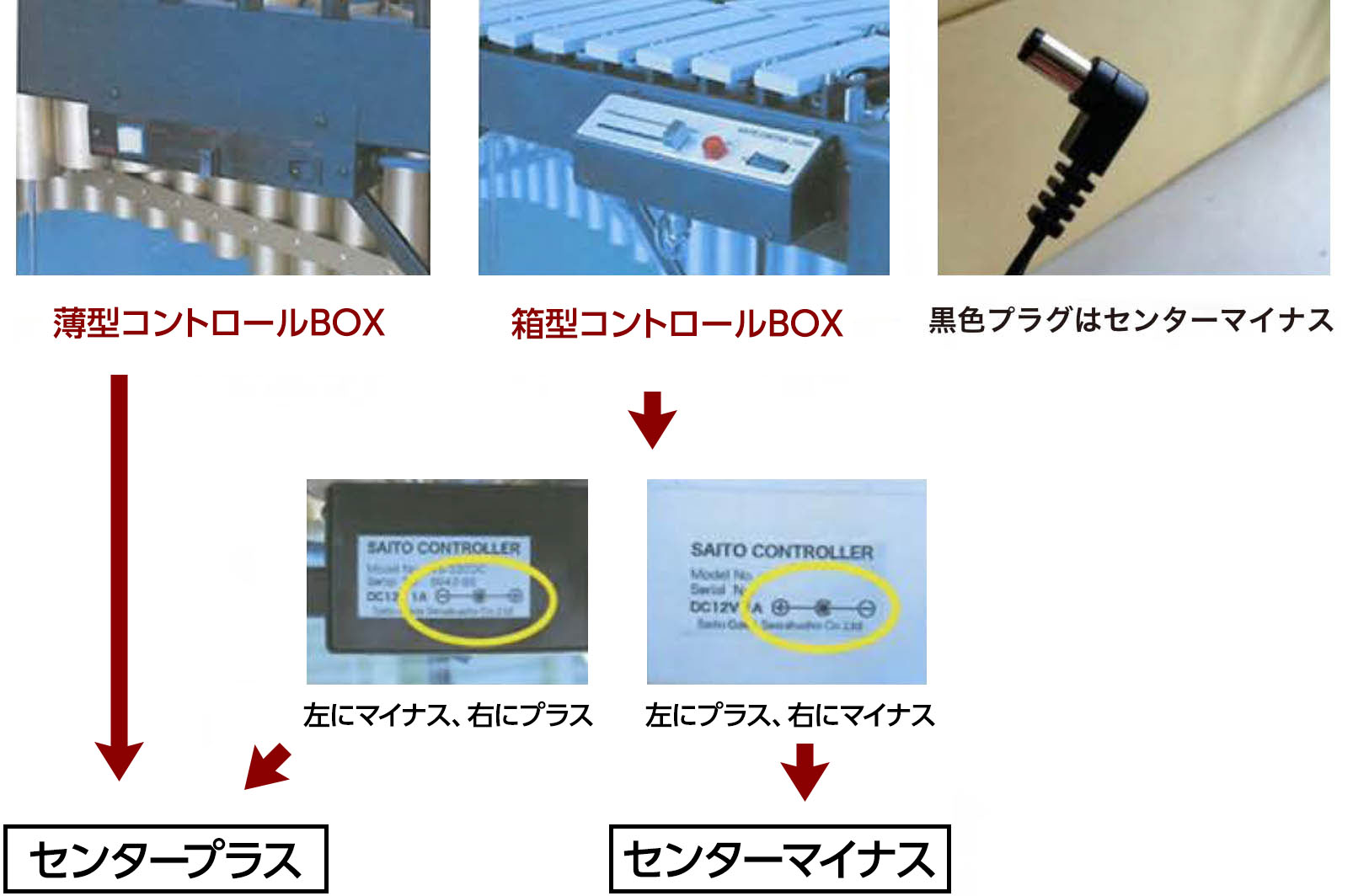

- 製造年月
- 平成20年7月以前がセンターマイナス／以降がセンタープラス
- DC用電源コードプラグの形状
- 黒はセンターマイナス／赤はセンタープラス
- コントロールBOXの形状
-
下記の図で確認
モーター取り外し方法
No.シリーズ
-
音板と共鳴管を取り外し、本体下の蝶ネジとダンパーナットを外します。
-
高音側のダンパーレバーを固定している受け金具をプラスドライバーで外します。次に低音側のダンパーレバーを受け金具から外し、ダンパー全体を外して下さい。
-
モーター上部のモーター止めネジを緩めます（完全に外さないで下さい）。
-
モーターから出ているコード先のプラグが、コントロールBOXのコンセントから外れているのを確認した上、モーターを脱落しないように支えながらモーター止めネジを完全に外します。
モーターを低音側にスライドさせると取り外す事が出来ます。
VSシリーズ
ダンパー部品
扇型ペダル、U字型ペダルで部品が変わります。部品表をご覧の上ご注文下さい。これに対応しないダンパー部品（大よそ昭和54年以前）は供給しておりません。
注）品番毎にサイズが異なる部品があります。品番を必ず確認して下さい。
扇形ペダル用ダンパーペダル部品表
- 部品一覧
- ダンパーフェルト
- ダンパー
- ダンパーネジ（六角ナット・ビニール付き）
- ダンパージョイント
- ダンパースプリング
- ダンパーナット用フェルト（中）
- ダンパーアルミナット（中）
- M8ゴムワッシャー
- M8蝶ナット
- 連結棒
- ペダルサイド蝶ネジ
- ペダルサイド
- ペダルサイドネジAssy（扇形ペダル用）
- ダンパー板
- ペダルバー
- ペダル受け（イモネジ付き）
- ペダル受けイモネジ（ナット付き）
- フレームボルト
- 扇形ペダル
- ペダルスポンジ
U字ペダル用ダンパーペダル部品表
- 部品一覧
- ダンパーフェルト
- ダンパー
- ダンパーネジ（六角ナット・ビニール付き）
- ダンパージョイント
- ダンパースプリング
- ダンパーナット用フェルト（大）
- ダンパーアルミナット（大）
- M8ゴムワッシャー
- M8蝶ナット
- 連結棒
- ペダルサイド蝶ネジ
- ペダルサイド
- ペダルサイドネジAssy（U字ペダル用）
- ダンパー板
- ペダルバー
- ペダル受け
- U字ペダル
- ペダル足ゴム
機種別パーツリスト
GA-25用
| ダンパーペダル部品表名 | パーツNo. | 適合部品名 | 希望小売価格 （税抜） |
|
|---|---|---|---|---|
| 1 | ダンパーフェルト | 3402140 | ダンパーフェルト（GA-25,105,125用） | ¥{{ repair_damper_felt_3402140 }} |
| 2 | ダンパー | 3402999 | GA-25用ダンパー | {{ repair_damper_3402999 }} |
| 3 | ダンパーネジ（六角ナット・ビニール付き） | 3402151 | ダンパーネジ（六角ナット・ビニールチューブ付き） | ¥{{ repair_damper_screw_3402151 }} |
| 4 | ダンパージョイント | 3402152 | ダンパージョイント（フック型5mm径） | ¥{{ repair_damper_joint_3402152 }} |
| 5 | ダンパースプリング | 3402154 | ダンパースプリング（GA-25,No.105,125用） | ¥{{ repair_damper_spring_3402154 }} |
| 6 | ダンパーナット用フェルト（中） | 3402161 | ダンパーナット用フェルト（中） | ¥{{ repair_felt_for_damper_nut_medium_3402161 }} |
| 7 | ダンパーアルミナット（中） | 3402164 | ダンパーアルミナット（中） | ¥{{ repair_damper_alumi_nut_medium_3402164 }} |
| 8 | M8ゴムワッシャー | 3402166 | M8ゴムワッシャー | ¥{{ repair_M8_rubber_washer_3402166 }} |
| 9 | M8蝶ナット | 3402167 | M8蝶ナット | ¥{{ repair_M8_wing_nut_3402167 }} |
| 10 | 連結棒 | 3402168 | 連結棒 | ¥{{ repair_connecting_rod_nut_3402168 }} |
| 11 | ペダルサイド蝶ネジ | 3402169 | ペダルサイド蝶ネジ | ¥{{ repair_pedal_side_thumbscrew_3402169 }} |
| 12 | ペダルサイド | 3402171 | ペダルサイド（GA-25,No.105,125用） | ¥{{ repair_pedal_side_3402171 }} |
| 13 | ペダルサイドネジAssy（扇ペダル用） | 3402174 | ペダルサイドネジAssy（扇ペダル用） | ¥{{ repair_pedal_side_screw_assy_3402174 }} |
| 14 | ダンパー板 | 3402177 | ダンパー板（No.105,125用） | ¥{{ repair_damper_plate_3402177 }} |
| 15 | ペダルバー | 3402999 | GA-25用ペダルバー | {{ repair_damper_3402999 }} |
| 16 | ペダル受け（イモネジ付き） | 3402181 | ペダル受け（No.105,125,150用） | ¥{{ repair_pedal_holder_3402181 }} |
| 17 | ペダル受けイモネジ（ナット付き） | 3402184 | ペダル受けイモネジ（ナット付き） | ¥{{ repair_pedal_socket_set_screw_3402184 }} |
| 18 | フレームボルト | 3402117 | フレームボルト（M10×38） | ¥{{ repair_framebolt_M10_38_3402117 }} |
| 19 | 扇型ペダル | 3402185 | 扇型ペダル（銀色） | ¥{{ repair_fan_shaped_pedal_3402185 }} |
| 20 | ペダルスポンジ | 3402189 | ペダルスポンジ | ¥{{ repair_pedal_sponge_3402189 }} |
No.68,No.110用（扇形ペダルのみ部品適合。U字型ペダルのものは対応不可）
| ダンパーペダル部品表名 | パーツNo. | 適合部品名 | 希望小売価格 （税抜） |
|
|---|---|---|---|---|
| 1 | ダンパーフェルト | 3402140 | ダンパーフェルト（GA-25,105,125用） | ¥{{ repair_damper_felt_3402140 }} |
| 2 | ダンパー | 3402999 | No.68/No.110用ダンパー | {{ repair_damper_3402999 }} |
| 3 | ダンパーネジ（六角ナット・ビニール付き） | 3402151 | ダンパーネジ（六角ナット・ビニールチューブ付き） | ¥{{ repair_damper_screw_3402151 }} |
| 4 | ダンパージョイント | 3402152 | ダンパージョイント（フック型5mm径） | ¥{{ repair_damper_joint_3402152 }} |
| 5 | ダンパースプリング | 3402154 | ダンパースプリング（GA-25,No.105,125用） | ¥{{ repair_damper_spring_3402154 }} |
| 6 | ダンパーナット用フェルト（中） | 3402161 | ダンパーナット用フェルト（中） | ¥{{ repair_felt_for_damper_nut_medium_3402161 }} |
| 7 | ダンパーアルミナット（中） | 3402164 | ダンパーアルミナット（中） | ¥{{ repair_damper_alumi_nut_medium_3402164 }} |
| 8 | M8ゴムワッシャー | 3402166 | M8ゴムワッシャー | ¥{{ repair_M8_rubber_washer_3402166 }} |
| 9 | M8蝶ナット | 3402167 | M8蝶ナット | ¥{{ repair_M8_wing_nut_3402167 }} |
| 10 | 連結棒 | 3402168 | 連結棒 | ¥{{ repair_connecting_rod_nut_3402168 }} |
| 11 | ペダルサイド蝶ネジ | 3402169 | ペダルサイド蝶ネジ | ¥{{ repair_pedal_side_thumbscrew_3402169 }} |
| 12 | ペダルサイド | 3402171 | ペダルサイド（GA-25,No.105,125用） | ¥{{ repair_pedal_side_3402171 }} |
| 13 | ペダルサイドネジAssy（扇ペダル用） | 3402174 | ペダルサイドネジAssy（扇ペダル用） | ¥{{ repair_pedal_side_screw_assy_3402174 }} |
| 14 | ダンパー板 | 3402177 | ダンパー板（No.105,125用） | ¥{{ repair_damper_plate_3402177 }} |
| 15 | ペダルバー | 3402999 | No.68/110用ペダルバー | {{ repair_damper_3402999 }} |
| 16 | ペダル受け（イモネジ付き） | 3402181 | ペダル受け（No.105,125,150用） | ¥{{ repair_pedal_holder_3402181 }} |
| 17 | ペダル受けイモネジ（ナット付き） | 3402184 | ペダル受けイモネジ（ナット付き） | ¥{{ repair_pedal_socket_set_screw_3402184 }} |
| 18 | フレームボルト | 3402117 | フレームボルト（M10×38） | ¥{{ repair_framebolt_M10_38_3402117 }} |
| 19 | 扇型ペダル | 3402185 | 扇型ペダル（銀色） | ¥{{ repair_fan_shaped_pedal_3402185 }} |
| 20 | ペダルスポンジ | 3402189 | ペダルスポンジ | ¥{{ repair_pedal_sponge_3402189 }} |
No.105,No.108,No.125.No.130用（扇形ペダルのみ部品適合。U字型ペダルのものは対応不可）
| ダンパーペダル部品表名 | パーツNo. | 適合部品名 | 希望小売価格 （税抜） |
|
|---|---|---|---|---|
| 1 | ダンパーフェルト | 3402140 | ダンパーフェルト（GA-25,105,125用） | ¥{{ repair_damper_felt_3402140 }} |
| 2 | ダンパー | 3402999 | No.105用ダンパー | {{ repair_damper_3402999 }} |
| 3 | ダンパーネジ（六角ナット・ビニール付き） | 3402151 | ダンパーネジ（六角ナット・ビニールチューブ付き） | ¥{{ repair_damper_screw_3402151 }} |
| 4 | ダンパージョイント | 3402152 | ダンパージョイント（フック型5mm径） | ¥{{ repair_damper_joint_3402152 }} |
| 5 | ダンパースプリング | 3402154 | ダンパースプリング（GA-25,No.105,125用） | ¥{{ repair_damper_spring_3402154 }} |
| 6 | ダンパーナット用フェルト（中） | 3402161 | ダンパーナット用フェルト（中） | ¥{{ repair_felt_for_damper_nut_medium_3402161 }} |
| 7 | ダンパーアルミナット（中） | 3402164 | ダンパーアルミナット（中） | ¥{{ repair_damper_alumi_nut_medium_3402164 }} |
| 8 | M8ゴムワッシャー | 3402166 | M8ゴムワッシャー | ¥{{ repair_M8_rubber_washer_3402166 }} |
| 9 | M8蝶ナット | 3402167 | M8蝶ナット | ¥{{ repair_M8_wing_nut_3402167 }} |
| 10 | 連結棒 | 3402168 | 連結棒 | ¥{{ repair_connecting_rod_nut_3402168 }} |
| 11 | ペダルサイド蝶ネジ | 3402169 | ペダルサイド蝶ネジ | ¥{{ repair_pedal_side_thumbscrew_3402169 }} |
| 12 | ペダルサイド | 3402171 | ペダルサイド（GA-25,No.105,125用） | ¥{{ repair_pedal_side_3402171 }} |
| 13 | ペダルサイドネジAssy（扇ペダル用） | 3402174 | ペダルサイドネジAssy（扇ペダル用） | ¥{{ repair_pedal_side_screw_assy_3402174 }} |
| 14 | ダンパー板 | 3402177 | ダンパー板（No.105,125用） | ¥{{ repair_damper_plate_3402177 }} |
| 15 | ペダルバー | 3402999 | No.105用ペダルバー | {{ repair_damper_3402999 }} |
| 16 | ペダル受け（イモネジ付き） | 3402181 | ペダル受け（No.105,125,150用） | ¥{{ repair_pedal_holder_3402181 }} |
| 17 | ペダル受けイモネジ（ナット付き） | 3402184 | ペダル受けイモネジ（ナット付き） | ¥{{ repair_pedal_socket_set_screw_3402184 }} |
| 18 | フレームボルト | 3402117 | フレームボルト（M10×38） | ¥{{ repair_framebolt_M10_38_3402117 }} |
| 19 | 扇型ペダル | 3402185 | 扇型ペダル（銀色） | ¥{{ repair_fan_shaped_pedal_3402185 }} |
| 20 | ペダルスポンジ | 3402189 | ペダルスポンジ | ¥{{ repair_pedal_sponge_3402189 }} |
No.150用
| ダンパーペダル部品表名 | パーツNo. | 適合部品名 | 希望小売価格 （税抜） |
|
|---|---|---|---|---|
| 1 | ダンパーフェルト | 3402141 | ダンパーフェルト（No.150,180用） | ¥{{ repair_damper_felt_3402141 }} |
| 2 | ダンパー | 3402999 | No.150用ダンパー | {{ repair_damper_3402999 }} |
| 3 | ダンパーネジ（六角ナット・ビニール付き） | 3402151 | ダンパーネジ（六角ナット・ビニールチューブ付き） | ¥{{ repair_damper_screw_3402151 }} |
| 4 | ダンパージョイント | 3402152 | ダンパージョイント（フック型5mm径） | ¥{{ repair_damper_joint_3402152 }} |
| 5 | ダンパースプリング | 3402155 | ダンパースプリング（No.150,180用） | ¥{{ repair_damper_spring_3402155 }} |
| 6 | ダンパーナット用フェルト（中） | 3402161 | ダンパーナット用フェルト（中） | ¥{{ repair_felt_for_damper_nut_medium_3402161 }} |
| 7 | ダンパーアルミナット（中） | 3402164 | ダンパーアルミナット（中） | ¥{{ repair_damper_alumi_nut_medium_3402164 }} |
| 8 | M8ゴムワッシャー | 3402166 | M8ゴムワッシャー | ¥{{ repair_M8_rubber_washer_3402166 }} |
| 9 | M8蝶ナット | 3402167 | M8蝶ナット | ¥{{ repair_M8_wing_nut_3402167 }} |
| 10 | 連結棒 | 3402168 | 連結棒 | ¥{{ repair_connecting_rod_nut_3402168 }} |
| 11 | ペダルサイド蝶ネジ | 3402169 | ペダルサイド蝶ネジ | ¥{{ repair_pedal_side_thumbscrew_3402169 }} |
| 12 | ペダルサイド | 3402172 | ペダルサイド（M-45J,M-55J,No.150,VS-3000用） | ¥{{ repair_pedal_side_3402172 }} |
| 13 | ペダルサイドネジAssy（扇ペダル用） | 3402174 | ペダルサイドネジAssy（扇ペダル用） | ¥{{ repair_pedal_side_screw_assy_3402174 }} |
| 14 | ダンパー板 | 3402178 | ダンパー板（No.150,180用） | ¥{{ repair_damper_plate_3402178 }} |
| 15 | ペダルバー | 3402999 | No.150用ペダルバー | {{ repair_damper_3402999 }} |
| 16 | ペダル受け（イモネジ付き） | 3402181 | ペダル受け（No.105,125,150用） | ¥{{ repair_pedal_holder_3402181 }} |
| 17 | ペダル受けイモネジ（ナット付き） | 3402184 | ペダル受けイモネジ（ナット付き） | ¥{{ repair_pedal_socket_set_screw_3402184 }} |
| 18 | フレームボルト | 3402117 | フレームボルト（M10×38） | ¥{{ repair_framebolt_M10_38_3402117 }} |
| 19 | 扇型ペダル | 3402185 | 扇型ペダル（銀色） | ¥{{ repair_fan_shaped_pedal_3402185 }} |
| 20 | ペダルスポンジ | 3402189 | ペダルスポンジ | ¥{{ repair_pedal_sponge_3402189 }} |
No.180/180DC用
| ダンパーペダル部品表名 | パーツNo. | 適合部品名 | 希望小売価格 （税抜） |
|
|---|---|---|---|---|
| 1 | ダンパーフェルト | 3402141 | ダンパーフェルト（No.150,180用） | ¥{{ repair_damper_felt_3402141 }} |
| 2 | ダンパー | 3402999 | No.180用ダンパー | {{ repair_damper_3402999 }} |
| 3 | ダンパーネジ（六角ナット・ビニール付き） | 3402151 | ダンパーネジ（六角ナット・ビニールチューブ付き） | ¥{{ repair_damper_screw_3402151 }} |
| 4 | ダンパージョイント | 3402152 | ダンパージョイント（フック型5mm径） | ¥{{ repair_damper_joint_3402152 }} |
| 5 | ダンパースプリング | 3402155 | ダンパースプリング（No.150,180用） | ¥{{ repair_damper_spring_3402155 }} |
| 6 | ダンパーナット用フェルト（大） | 3402162 | ダンパーナット用フエルト（大） | ¥{{ repair_felt_for_damper_nut_large_3402162 }} |
| 7 | ダンパーアルミナット（大） | 3402165 | ダンパーアルミナット（大） | ¥{{ repair_damper_alumi_nut_large_3402165 }} |
| 8 | M8ゴムワッシャー | 3402166 | M8ゴムワッシャー | ¥{{ repair_M8_rubber_washer_3402166 }} |
| 9 | M8蝶ナット | 3402167 | M8蝶ナット | ¥{{ repair_M8_wing_nut_3402167 }} |
| 10 | 連結棒 | 3402168 | 連結棒 | ¥{{ repair_connecting_rod_nut_3402168 }} |
| 11 | ペダルサイド蝶ネジ | 3402169 | ペダルサイド蝶ネジ | ¥{{ repair_pedal_side_thumbscrew_3402169 }} |
| 12 | ペダルサイド | 3402173 | ペダルサイド（No.180,VS-220,330,1500,4000用） | ¥{{ repair_pedal_side_3402173 }} |
| 13 | ペダルサイドネジAssy（U字ペダル用） | 3402175 | ペダルサイドネジAssy（U字ペダル用） | ¥{{ repair_pedal_side_screw_assy_3402175 }} |
| 14 | ダンパー板 | 3402178 | ダンパー板（No.150,180用） | ¥{{ repair_damper_plate_3402178 }} |
| 15 | ペダルバー | 3402999 | No.180用ペダルバー | {{ repair_damper_3402999 }} |
| 16 | ペダル受け | 3402182 | ペダル受け（No.180,VS-220,330用） | ¥{{ repair_pedal_holder_3402182 }} |
| 17 | U字ペダルA | 3402187 | U字ペダルA | ¥{{ repair_U_shaped_pedal_A_3402187 }} |
| 18 | ペダル足ゴム | 3402190 | ペダル足ゴム | ¥{{ repair_pedal_foot_rubber_3402190 }} |
| 19 | フレームボルト（旧型スタンド用） | 3402116 | フレームボルト（M10×53） | ¥{{ repair_framebolt_M10_53_3402116 }} |
VS-220/220DC用
| ダンパーペダル部品表名 | パーツNo. | 適合部品名 | 希望小売価格 （税抜） |
|
|---|---|---|---|---|
| 1 | ダンパーフェルト | 3402142 | ダンパーフェルト（M-45J,VS-220,330用） | ¥{{ repair_damper_felt_3402142 }} |
| 2 | ダンパー | 3402999 | VS-220用ダンパー | {{ repair_damper_3402999 }} |
| 3 | ダンパーネジ（六角ナット・ビニール付き） | 3402151 | ダンパーネジ（六角ナット・ビニールチューブ付き） | ¥{{ repair_damper_screw_3402151 }} |
| 4 | ダンパージョイント | 3402152 | ダンパージョイント（フック型5mm径） | ¥{{ repair_damper_joint_3402152 }} |
| 5 | ダンパースプリング | 3402156 | ダンパースプリング（VS-220用） | ¥{{ repair_damper_spring_3402156 }} |
| 6 | ダンパーナット用フェルト（大） | 3402162 | ダンパーナット用フエルト（大） | ¥{{ repair_felt_for_damper_nut_large_3402162 }} |
| 7 | ダンパーアルミナット（大） | 3402165 | ダンパーアルミナット（大） | ¥{{ repair_damper_alumi_nut_large_3402165 }} |
| 8 | M8ゴムワッシャー | 3402166 | M8ゴムワッシャー | ¥{{ repair_M8_rubber_washer_3402166 }} |
| 9 | M8蝶ナット | 3402167 | M8蝶ナット | ¥{{ repair_M8_wing_nut_3402167 }} |
| 10 | 連結棒 | 3402168 | 連結棒 | ¥{{ repair_connecting_rod_nut_3402168 }} |
| 11 | ペダルサイド蝶ネジ | 3402169 | ペダルサイド蝶ネジ | ¥{{ repair_pedal_side_thumbscrew_3402169 }} |
| 12 | ペダルサイド | 3402173 | ペダルサイド（No.180,VS-220,330,1500,4000用） | ¥{{ repair_pedal_side_3402173 }} |
| 13 | ペダルサイドネジAssy（U字ペダル用） | 3402175 | ペダルサイドネジAssy（U字ペダル用） | ¥{{ repair_pedal_side_screw_assy_3402175 }} |
| 14 | ダンパー板 | 3402179 | ダンパー板（VS-220,330,1500,3000用） | ¥{{ repair_damper_plate_3402179 }} |
| 15 | ペダルバー | 3402999 | VS-220用ペダルバー | {{ repair_damper_3402999 }} |
| 16 | ペダル受け | 3402182 | ペダル受け（No.180,VS-220,330用） | ¥{{ repair_pedal_holder_3402182 }} |
| 17 | U字ペダルA | 3402187 | U字ペダルA | ¥{{ repair_U_shaped_pedal_A_3402187 }} |
| 18 | ペダル足ゴム | 3402190 | ペダル足ゴム | ¥{{ repair_pedal_foot_rubber_3402190 }} |
| 19 | フレームボルト（平成16〜20年製のみ） | 3402117 | フレームボルト（M10×38） | ¥{{ repair_framebolt_M10_38_3402117 }} |
VS-320/330DC用
| ダンパーペダル部品表名 | パーツNo. | 適合部品名 | 希望小売価格 （税抜） |
|
|---|---|---|---|---|
| 1 | ダンパーフェルト | 3402142 | ダンパーフェルト（M-45J,VS-220,330用） | ¥{{ repair_damper_felt_3402142 }} |
| 2 | ダンパー | 3402999 | VS-330用ダンパー | {{ repair_damper_3402999 }} |
| 3 | ダンパーネジ（六角ナット・ビニール付き） | 3402151 | ダンパーネジ（六角ナット・ビニールチューブ付き） | ¥{{ repair_damper_screw_3402151 }} |
| 4 | ダンパージョイント | 3402152 | ダンパージョイント（フック型5mm径） | ¥{{ repair_damper_joint_3402152 }} |
| 5 | ダンパースプリング | 3402157 | ダンパースプリング（M-45J,VS-330用） | ¥{{ repair_damper_spring_3402157 }} |
| 6 | ダンパーナット用フェルト（大） | 3402162 | ダンパーナット用フエルト（大） | ¥{{ repair_felt_for_damper_nut_large_3402162 }} |
| 7 | ダンパーアルミナット（大） | 3402165 | ダンパーアルミナット（大） | ¥{{ repair_damper_alumi_nut_large_3402165 }} |
| 8 | M8ゴムワッシャー | 3402166 | M8ゴムワッシャー | ¥{{ repair_M8_rubber_washer_3402166 }} |
| 9 | M8蝶ナット | 3402167 | M8蝶ナット | ¥{{ repair_M8_wing_nut_3402167 }} |
| 10 | 連結棒 | 3402168 | 連結棒 | ¥{{ repair_connecting_rod_nut_3402168 }} |
| 11 | ペダルサイド蝶ネジ | 3402169 | ペダルサイド蝶ネジ | ¥{{ repair_pedal_side_thumbscrew_3402169 }} |
| 12 | ペダルサイド | 3402173 | ペダルサイド（No.180,VS-220,330,1500,4000用） | ¥{{ repair_pedal_side_3402173 }} |
| 13 | ペダルサイドネジAssy（U字ペダル用） | 3402175 | ペダルサイドネジAssy（U字ペダル用） | ¥{{ repair_pedal_side_screw_assy_3402175 }} |
| 14 | ダンパー板 | 3402179 | ダンパー板（VS-220,330,1500,3000用） | ¥{{ repair_damper_plate_3402179 }} |
| 15 | ペダルバー | 3402999 | VS-320/330用ペダルバー | {{ repair_damper_3402999 }} |
| 16 | ペダル受け | 3402182 | ペダル受け（No.180,VS-220,330用） | ¥{{ repair_pedal_holder_3402182 }} |
| 17 | U字ペダルA | 3402187 | U字ペダルA | ¥{{ repair_U_shaped_pedal_A_3402187 }} |
| 18 | ペダル足ゴム | 3402190 | ペダル足ゴム | ¥{{ repair_pedal_foot_rubber_3402190 }} |
VS-1500用（扇形ペダル。〜平成8年頃製造までのモデル）
| ダンパーペダル部品表名 | パーツNo. | 適合部品名 | 希望小売価格 （税抜） |
|
|---|---|---|---|---|
| 1 | ダンパーフェルト | 3402143 | ダンパーフェルト（M-55J,VS-1500,3000用） | ¥{{ repair_damper_felt_3402143 }} |
| 2 | ダンパー | 3402999 | VS-1500用ダンパー | {{ repair_damper_3402999 }} |
| 3 | ダンパーネジ（六角ナット・ビニール付き） | 3402151 | ダンパーネジ（六角ナット・ビニールチューブ付き） | ¥{{ repair_damper_screw_3402151 }} |
| 4 | ダンパージョイント | 3402152 | ダンパージョイント（フック型5mm径） | ¥{{ repair_damper_joint_3402152 }} |
| 5 | ダンパースプリング | 3402158 | ダンパースプリング（M-55J,VS-1500,3000用） | ¥{{ repair_damper_spring_3402158 }} |
| 6 | ダンパーナット用フェルト（大） | 3402162 | ダンパーナット用フエルト（大） | ¥{{ repair_felt_for_damper_nut_large_3402162 }} |
| 7 | ダンパーアルミナット（大） | 3402165 | ダンパーアルミナット（大） | ¥{{ repair_damper_alumi_nut_large_3402165 }} |
| 8 | M8ゴムワッシャー | 3402166 | M8ゴムワッシャー | ¥{{ repair_M8_rubber_washer_3402166 }} |
| 9 | M8蝶ナット | 3402167 | M8蝶ナット | ¥{{ repair_M8_wing_nut_3402167 }} |
| 10 | 連結棒 | 3402168 | 連結棒 | ¥{{ repair_connecting_rod_nut_3402168 }} |
| 11 | ペダルサイド蝶ネジ | 3402169 | ペダルサイド蝶ネジ | ¥{{ repair_pedal_side_thumbscrew_3402169 }} |
| 12 | ペダルサイド | 3402172 | ペダルサイド（M-45J,M-55J,No.150,VS-3000用） | ¥{{ repair_pedal_side_3402172 }} |
| 13 | ペダルサイドネジAssy（扇ペダル用） | 3402174 | ペダルサイドネジAssy（扇ペダル用） | ¥{{ repair_pedal_side_screw_assy_3402174 }} |
| 14 | ダンパー板 | 3402179 | ダンパー板（VS-220,330,1500,3000用） | ¥{{ repair_damper_plate_3402179 }} |
| 15 | ペダルバー | 3402999 | VS-1500用ダンパー（扇形ペダル用） | {{ repair_damper_3402999 }} |
| 16 | ペダル受け（イモネジ付き） | 3402999 | ペダル受け（VS-1500扇形ペダル用） | {{ repair_damper_3402999 }} |
| 17 | ペダル受けイモネジ（ナット付き） | 3402184 | ペダル受けイモネジ（ナット付き） | ¥{{ repair_pedal_socket_set_screw_3402184 }} |
| 18 | フレームボルト | 未使用 | ||
| 19 | 扇型ペダル | 3402999 | 扇型ペダル（金色） | {{ repair_damper_3402999 }} |
| 20 | ペダルスポンジ | 3402189 | ペダルスポンジ | ¥{{ repair_pedal_sponge_3402189 }} |
VS-1500DC/1500PS用（U字型ペダル。平成9年頃より製造のモデル）
| ダンパーペダル部品表名 | パーツNo. | 適合部品名 | 希望小売価格 （税抜） |
|
|---|---|---|---|---|
| 1 | ダンパーフェルト | 3402143 | ダンパーフェルト（M-55J,VS-1500,3000用） | ¥{{ repair_damper_felt_3402143 }} |
| 2 | ダンパー | 3402999 | VS-1500用ダンパー | {{ repair_damper_3402999 }} |
| 3 | ダンパーネジ（六角ナット・ビニール付き） | 3402151 | ダンパーネジ（六角ナット・ビニールチューブ付き） | ¥{{ repair_damper_screw_3402151 }} |
| 4 | ダンパージョイント | 3402152 | ダンパージョイント（フック型5mm径） | ¥{{ repair_damper_joint_3402152 }} |
| 5 | ダンパースプリング | 3402158 | ダンパースプリング（M-55J,VS-1500,3000用） | ¥{{ repair_damper_spring_3402158 }} |
| 6 | ダンパーナット用フェルト（大） | 3402162 | ダンパーナット用フエルト（大） | ¥{{ repair_felt_for_damper_nut_large_3402162 }} |
| 7 | ダンパーアルミナット（大） | 3402165 | ダンパーアルミナット（大） | ¥{{ repair_damper_alumi_nut_large_3402165 }} |
| 8 | M8ゴムワッシャー | 3402166 | M8ゴムワッシャー | ¥{{ repair_M8_rubber_washer_3402166 }} |
| 9 | M8蝶ナット | 3402167 | M8蝶ナット | ¥{{ repair_M8_wing_nut_3402167 }} |
| 10 | 連結棒 | 3402168 | 連結棒 | ¥{{ repair_connecting_rod_nut_3402168 }} |
| 11 | ペダルサイド蝶ネジ | 3402169 | ペダルサイド蝶ネジ | ¥{{ repair_pedal_side_thumbscrew_3402169 }} |
| 12 | ペダルサイド | 3402173 | ペダルサイド（No.180,VS-220,330,1500,4000用） | ¥{{ repair_pedal_side_3402173 }} |
| 13 | ペダルサイドネジAssy（U字ペダル用） | 3402175 | ペダルサイドネジAssy（U字ペダル用） | ¥{{ repair_pedal_side_screw_assy_3402175 }} |
| 14 | ダンパー板 | 3402179 | ダンパー板（VS-220,330,1500,3000用） | ¥{{ repair_damper_plate_3402179 }} |
| 15 | ペダルバー | 3402999 | VS-1500用ダンパー（U字型ペダル用） | {{ repair_damper_3402999 }} |
| 16 | ペダル受け | 3402183 | ペダル受け（VS-1500,4000用） | ¥{{ repair_pedal_holder_3402183 }} |
| 17 | U字ペダルA | 3402187 | U字ペダルA | ¥{{ repair_U_shaped_pedal_A_3402187 }} |
| 18 | ペダル足ゴム | 3402190 | ペダル足ゴム | ¥{{ repair_pedal_foot_rubber_3402190 }} |
No.3000/VS-3000DC用
| ダンパーペダル部品表名 | パーツNo. | 適合部品名 | 希望小売価格 （税抜） |
|
|---|---|---|---|---|
| 1 | ダンパーフェルト | 3402143 | ダンパーフェルト（M-55J,VS-1500,3000用） | ¥{{ repair_damper_felt_3402143 }} |
| 2 | ダンパー | 3402999 | VS-3000用ダンパー | {{ repair_damper_3402999 }} |
| 3 | ダンパーネジ（六角ナット・ビニール付き） | 3402151 | ダンパーネジ（六角ナット・ビニールチューブ付き） | ¥{{ repair_damper_screw_3402151 }} |
| 4 | ダンパージョイント | 3402152 | ダンパージョイント（フック型5mm径） | ¥{{ repair_damper_joint_3402152 }} |
| 5 | ダンパースプリング | 3402158 | ダンパースプリング（M-55J,VS-1500,3000用） | ¥{{ repair_damper_spring_3402158 }} |
| 6 | ダンパーナット用フェルト（大） | 3402162 | ダンパーナット用フエルト（大） | ¥{{ repair_felt_for_damper_nut_large_3402162 }} |
| 7 | ダンパーアルミナット（大） | 3402165 | ダンパーアルミナット（大） | ¥{{ repair_damper_alumi_nut_large_3402165 }} |
| 8 | M8ゴムワッシャー | 3402166 | M8ゴムワッシャー | ¥{{ repair_M8_rubber_washer_3402166 }} |
| 9 | M8蝶ナット | 3402167 | M8蝶ナット | ¥{{ repair_M8_wing_nut_3402167 }} |
| 10 | 連結棒 | 3402168 | 連結棒 | ¥{{ repair_connecting_rod_nut_3402168 }} |
| 11 | ペダルサイド蝶ネジ | 3402169 | ペダルサイド蝶ネジ | ¥{{ repair_pedal_side_thumbscrew_3402169 }} |
その他部品は別途お問い合わせ下さい。
VS-4000用
| ダンパーペダル部品表名 | パーツNo. | 適合部品名 | 希望小売価格 （税抜） |
|
|---|---|---|---|---|
| 1 | ダンパーフェルト | 3402144 | ダンパーフェルト（VS-4000用） | ¥{{ repair_damper_felt_3402144 }} |
| 2 | ダンパー | 3402999 | VS-4000用ダンパー | {{ repair_damper_3402999 }} |
| 3 | ダンパーネジ（六角ナット・ビニール付き） | 3402151 | ダンパーネジ（六角ナット・ビニールチューブ付き） | ¥{{ repair_damper_screw_3402151 }} |
| 4 | ダンパージョイント | 3402152 | ダンパージョイント（フック型5mm径） | ¥{{ repair_damper_joint_3402152 }} |
| 5 | ダンパースプリング | 3402159 | ダンパースプリング（VS-4000用） | ¥{{ repair_damper_spring_3402159 }} |
| 6 | ダンパーナット用フェルト（大） | 3402162 | ダンパーナット用フエルト（大） | ¥{{ repair_felt_for_damper_nut_large_3402162 }} |
| 7 | ダンパーアルミナット（大） | 3402165 | ダンパーアルミナット（大） | ¥{{ repair_damper_alumi_nut_large_3402165 }} |
| 8 | M8ゴムワッシャー | 3402166 | M8ゴムワッシャー | ¥{{ repair_M8_rubber_washer_3402166 }} |
| 9 | M8蝶ナット | 3402167 | M8蝶ナット | ¥{{ repair_M8_wing_nut_3402167 }} |
| 10 | 連結棒 | 3402168 | 連結棒 | ¥{{ repair_connecting_rod_nut_3402168 }} |
| 11 | ペダルサイド蝶ネジ | 3402169 | ペダルサイド蝶ネジ | ¥{{ repair_pedal_side_thumbscrew_3402169 }} |
| 12 | ペダルサイド | 3402173 | ペダルサイド（No.180,VS-220,330,1500,4000用） | ¥{{ repair_pedal_side_3402173 }} |
| 13 | ペダルサイドネジAssy（U字ペダル用） | 3402175 | ペダルサイドネジAssy（U字ペダル用） | ¥{{ repair_pedal_side_screw_assy_3402175 }} |
| 14 | ダンパー板 | 3402999 | ダンパー板（VS-4000用 小） | {{ repair_damper_3402999 }} |
| 14 | ダンパー板 | 3402999 | ダンパー板（VS-4000用 大） | {{ repair_damper_3402999 }} |
| 15 | ペダルバー | 3402999 | VS-4000用ダンパー | {{ repair_damper_3402999 }} |
| 16 | ペダル受け | 3402183 | ペダル受け（VS-1500,4000用） | ¥{{ repair_pedal_holder_3402183 }} |
| 17 | U字ペダルB | 3402188 | U字ペダルB | ¥{{ repair_U_shaped_pedal_B_3402188 }} |
| 18 | ペダル足ゴム | 3402190 | ペダル足ゴム | ¥{{ repair_pedal_foot_rubber_3402190 }} |
